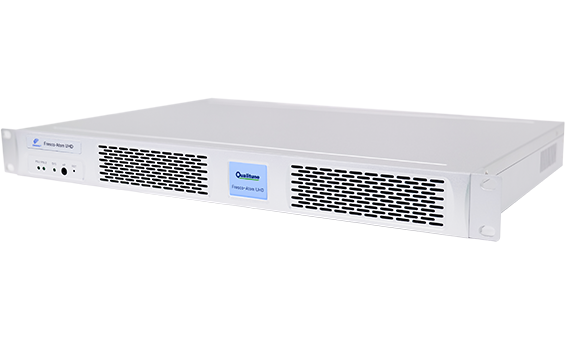

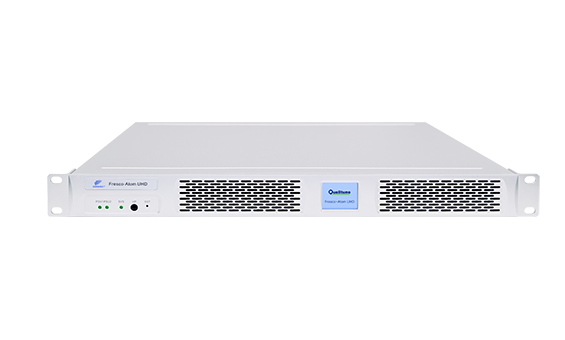

Fresco-Atom UHD是一款高性能的超高清基带信号多画面监看系统，单台可实现多达18路12G SDI及2路HDMI 2.0的监看输入，提供4路12G SDI和4路HDMI 2.0的监看输出。设备具备高画质、低延时、多功能、低密度的特性，全面满足超高清演播室、转播车、EFP及播/总控系统的使用场景。
| 视频输入通道 | ||||
| 项目 | 3G-SDI | 12G-SDI | Quad Link 3 Gb/s | HDMI |
| 数量 | 18 | 18 | 4 | 2 |
| 标准 | SMPTE424M-2006 (2.97, 2.97/1.001 Gbps) 1080/50p, 1080/59.94p, 1080/60p | SMPTE ST 2082 (11.88,11.88/1.001 Gbps) 2160/50p, 2160/59.94p, 2160/60p | SMPTE ST 425-5 (2.97, 2.97/1.001 Gbps) 1080/50p, 1080/59.94p, 1080/60p | HDMI2.0 |
| 回波损耗 | 符合SMPTE424M标准 | 符合ST 2082-1标准 | 符合SMPTE424M标准 | |
| 距离 | 150m(Belden1694A) | 50m(L-4.5 CHD+) | 150m(Belden1694A) | |
| 接口 | HDBNC | HDBNC | HDBNC | HDMI TypeA |
| 视顷输出通道 | |||
| 项目 | 多画面HDMI输出 | 多画面3G-SDI输出 | 多画面12G-SDI输出 |
| 输出数是 | 4 | 4 | 4（与3G-SDI输出复用） |
| 标准 | HDMI 2.0 1920x1080/50p, 1920x1080/59.94p, 1920x1080/60p， 3840x2160/50p, 3840x2160/59.94p, 3840x2160/60p | SMPTE424M-2006 (2.97, 2.97/1.001 Gbps) 1920x1080/50p, 1920x1080/59.94p, 1920x1080/60p | SMPTE ST 2082 (11.88,11.88/1.001 Gbps) 3840x2160/50p, 3840x2160/59.94p, 3840x2160/60p |
| 回波损耗 | 符合 SMPTE424M 标准 | 符合 ST 2082-1 标准 | |
| 距离 | 10m HDMI2.0信号线 | 100m(Belden1694A) | 50m(L-4.5 CHD+) |
| 接口 | HDMI TypeA | HDBNC | HDBNC |
| 音频输入通道 | ||
| 项目 | SDI内嵌音频输入 | HDMI内嵌音频输入 |
| 数量 | 每路SDI内嵌16声道 | 每路HDMI内嵌8声道 |
| 音频监听通道 | ||||
| 项目 | HEADPHONE | LINE OUT | SDI内嵌音频输出 | HDMI内嵌音频输出 |
| 数量 | 2声道 | 2声道 | 2声道 | 2声道 |
| 接口 | 3.5mm（前面板） | 3.5mm（后面板） | HDBNC | HDMI TYPEA |
| 其他 | ||||||||
| 项目 | 锁相输入 | LTC输入 | GPI/O | RS-422 | 以太网 | 电源 | 功耗 | 工作环境 |
| 参数 | 数量：1 标准：PAL,NTSC, or Tri-level sync 接□: BNC | 数量：1 标准：SMPTE12M-1995 SMPTE309M 接□: BNC | 数量：36 入出可配置 接口：DB26x2 | 数量：1 接□：RJ-45 | 数量：1 类型：100/1000BASE-TX 接□：RJ-45 | 标配主备电源 110-240 V, 50-60 Hz | 整机功耗小于80W | 温度：0 〜 40℃ 相对湿度：0% 〜 90% |
序号 | 型号 | 说明 |
1 | Fresco-Atom UHD-20 | 20路超高清基带信号多画面分割器 |

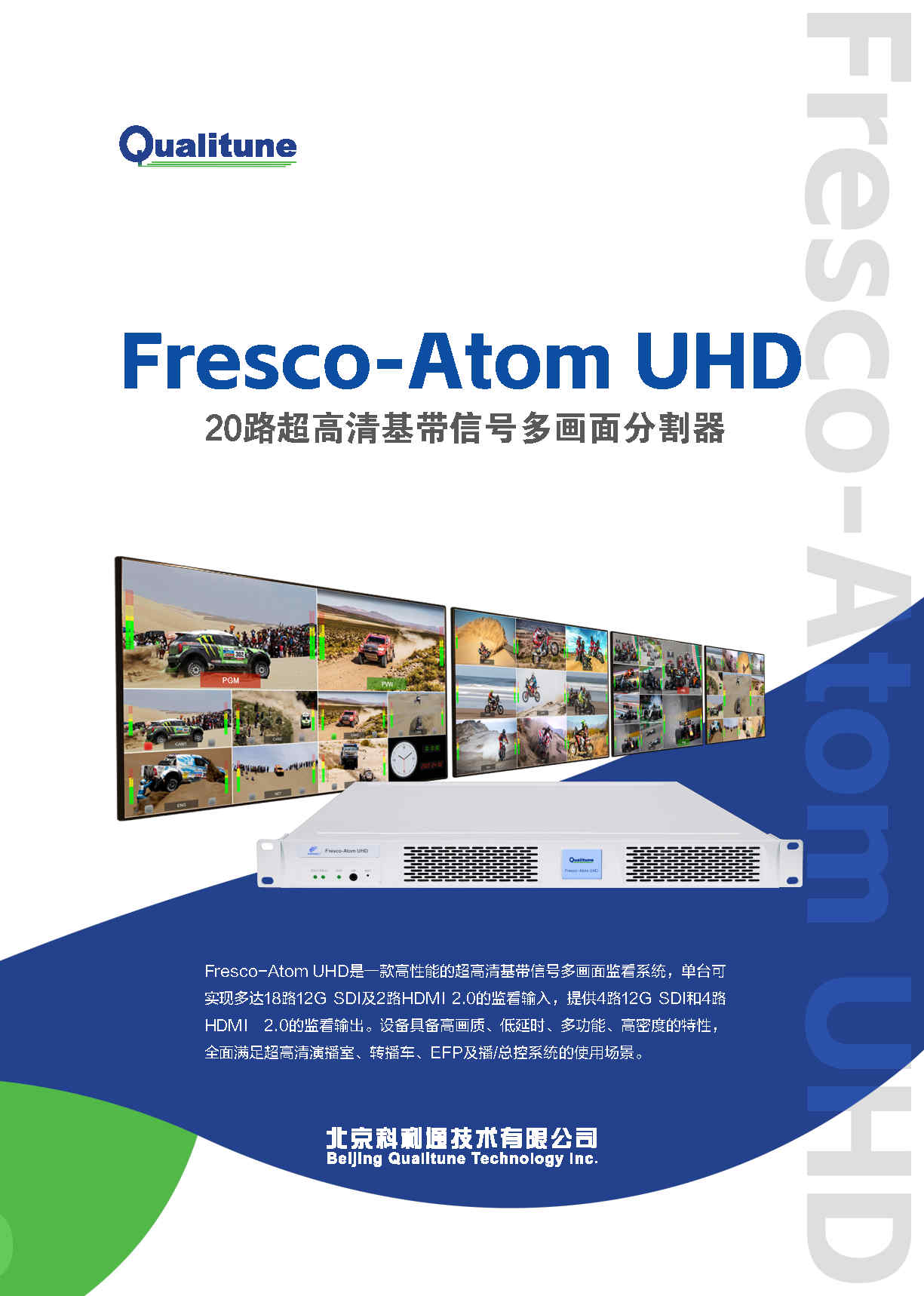

Fresco-Atom UHD超高清基带信号多画面分割器彩页
